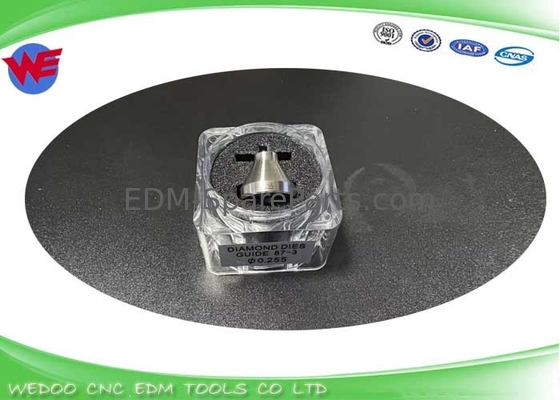

S103 0206110JP 下のダイヤモンドワイヤガイド 87-3 Ø 0.26mm 3080990 0200723 3081423

S103 EDMワイヤーガイド ソディック EDMアクセサリー

SODICK-WEDOO _compress.pdf

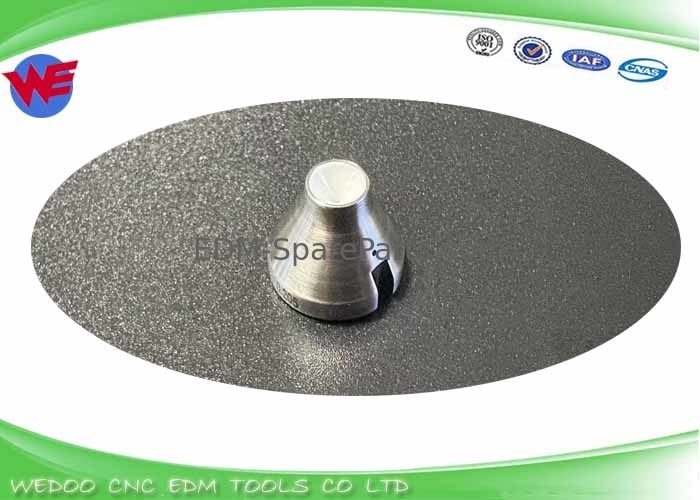

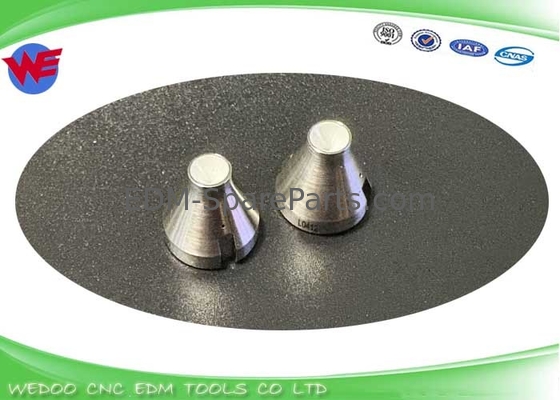

SODICK 下部EDMダイヤモンドワイヤーガイド

下部EDMダイヤモンドワイヤーガイド

径:Ø 0.11 Ø 0.12 Ø 0.16 Ø 0.17 Ø 0.21 Ø 0.22 Ø 0.255 Ø 0.26 Ø 0.27 Ø 0.31 Ø 0.32mm

OEMコード:3080998 3081015 3080999 3081016 3081000 3080982 3081423 3080990

3081017 3080991 3081018

適用:AQ,A,EPOCシリーズ,AP200-AP550,PGW220,EXC100,BF,JLシリーズ

ソディックEDMダイヤモンドワイヤーガイドの特徴

SODICK 下部EDMダイヤモンドワイヤーガイド

S103 EDMワイヤーガイド 3081419,0204176 J03638A 0206100 Ø 0.105MM

S103 EDMワイヤーガイド 3080998 0200716 0206101 J03639A Ø 0.110MM

S103 EDMワイヤーガイド 3081015 0200717 0206102 J03640A Ø 0.120MM

S103 EDMワイヤーガイド 3081420,0205512 0206103 J03641A Ø 0.155MM

S103 EDMワイヤーガイド 3080999 0200718 0206104 J03642A Ø 0.160MM

S103 EDMワイヤーガイド 3081016 0200719 0206105 J03643A Ø 0.170MM

S103 EDMワイヤーガイド 3081421,0200720 0206106 J03644A Ø 0.205MM

S103 EDMワイヤーガイド 3081000 0200721 0206107 J03645A Ø 0.210MM

S103 EDMワイヤーガイド 3080982 0200722 0206108 J03646A Ø 0.220MM

S103 EDMワイヤーガイド 3081423 0206109 0206109 J03647A Ø 0.255MM

S103 EDMワイヤーガイド 0206110JP J03648A 3080990 0200723 Ø 0.260MM

S103 EDMワイヤーガイド 3081017 0200724 0206111 J03649A Ø 0.270MM

S103 EDMワイヤーガイド 3081915,0200736 0206112 J03650A Ø 0.305MM

S103 EDMワイヤーガイド 3080991 0200725 0206113 J03651A Ø 0.310MM

S103 EDMワイヤーガイド 3081018 0200726 0206114 J03652A Ø 0.320MM

S103 EDMワイヤーガイド 3081475 0200727 Ø 0.350MM

S103 ワイヤーガイド適用先: EDM ソディックマシン (中国製)

詳細:

WEDOO CNC EDMツールからのEDMダイヤモンドワイヤーガイドの利点

定義: ダイヤモンドワイヤーガイドはEDMワイヤーカットマシンツールのアクセサリーであり、小型部品に属しますが、高精度の使命を担っています。高品質のダイヤモンドワイヤーガイドは、高温、高圧、高精度に耐え、摩耗しにくいという4つの基準を満たす必要があります。

適用範囲:ダイヤモンドワイヤーガイドは主に亜鉛メッキワイヤー、モリブデンワイヤー、EDM真鍮ワイヤーに適用されます。

材質:最も重要な材料として工業用合成ダイヤモンド石を選択し、高い硬度、高い精度、良好な耐摩耗性、表面平滑性を備えています。ジルコニアタイプのセラミックを使用すると、アルミナタイプのセラミックよりも硬度が高くなります。高品質のステンレス鋼をEDMダイヤモンドガイドのハウジングとして使用します。

寿命:通常の加工作業は1日24時間です。WEDOOが提供するワイヤーガイドは、4500時間以上を達成できます

サイズ:0.1mmから0.35mmまで

ソディック、牧野、ファナック、チャーミルズ、三菱、チャマーなど、さまざまなブランドのEDMワイヤーカットマシンには、さまざまなタイプのダイヤモンドワイヤーガイドがあります。ワイヤーガイドの形状は異なりますが、その効果は同じです。真鍮ワイヤーを摩耗させることです。
